Marquage condensateurs déroutant...

[chrisdon Profil]

Bonsoir à tous,

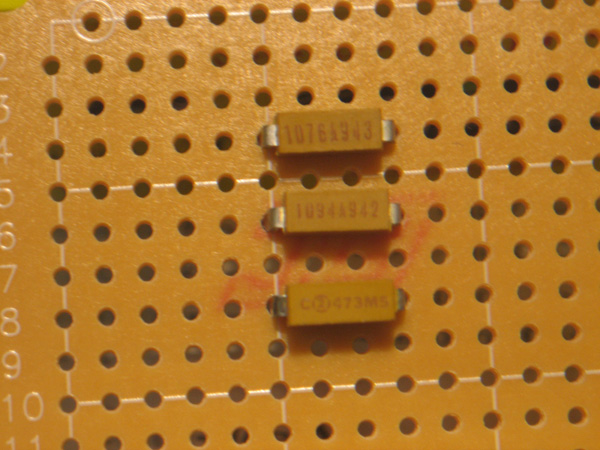

Addison m'a vendu (en vrac) ces condensateurs, en principe des 0,1 et des 0,01 microfarads... mais leur marquage m'est incompréhensible... Je m'attendais à lire 104 et 103, mais ils affichent :

1076A943
1094A942
C(2)473M5
R(2)473M1
X(2)473M5

Quelqu'un connaît-il ce type de codage ?

[Telefunken Profil]

Bonsoir

Au fait, avez-vous accès à un capacimètre ou est-ce que votre voltmètre à une fonction mesure de condensateurs ?

J'ai des gros doutes, je crains que la valeur réelle soit très différente de la valeur demandée !

Les pièces marquées "473" devraient êtres des 0,047uF.

Pour les 107 et 109, un 100 uF de ce format, j'ai des doutes, pour le 109 ... je n'y crois pas !

Malheureusement je crois que le seule solution sera de mesurer.

Claude

[chrisdon Profil]

Bonsoir,

Oui je rejoins tout à fait vos remarques. Les 473 peuvent être des 47nano, les autres... ne sont sûrement pas, dans ce format, des 100 micro encore moins des 10 millifarads!!!

Mais mon capacimètre est resté en France... alors je suis un peu dans le flou pour l'instant...

Quelqu'un à Montréal pourrait-il me les mesurer avec son capacimètre ? Au pire je pourrais peut-être lui envoyer deux condensateurs dans une enveloppe...

Merci d'avance

[Daniel Profil]

Bonjour Christian

une façon d'éviter ces problèmes d'identification est de se procurer les condensateurs chez de bons fournisseurs, comme Digikey canada http://www.digikey.ca/ qui a un bon inventaire de condensateurs haute tension comme ceux que nous utilisons dans les radios anciens, leur catalogue n'est pas facile à consulter mais ils ont de bons produits, à noter que leur condensateurs sont de type radial ce qui est parfois embêtant pour remplacer les anciens condensateurs axial mais ils livrent par courrier rapide en 24 heures.

Une autre option est Just radio en Ontario, http://www.justradios.com/ il est fiable et la livraison est rapide et ses condensateurs sont presque tous de type axial, et la dernière option est Bob aux USA qui est le fournisseur de Just radio, http://www.radioantiques.com/ il est moins cher que Just radio mais il livre à partir des USA ce qui requiert quelques journées de plus et dédouanement.

Daniel

[Telefunken Profil]

Bonsoir !

Il y a quelques membres de notre club qui possèdent un capacimètre et qui vivent à Montréal ou en banlieu.

Ça ne devrait pas être un problème de mesurer quelques échantillons de vos condensateurs.

Salutations,

Claude

[chrisdon Profil]

Bon... faute de capacimètre, le secteur 120V 60Hz donne (en faisant l'hypothèse sauvage que ce sont bien des condos):

1076A943 -> 0,47 mA -> 0,01uF
1094A942 -> 4,26 mA -> 0,094 uF = approx 0,1uF
C(2)473M5 -> 2,20 mA -> 0,048 uF = approx 0,047 uF celui là on savait...

Mais notre curiosité sur le marquage n'est pas vraiment satisfaite ...

Merci beaucoup à Daniel pour ces bonnes adresses que je ne connaissais pas...
Pour des composants de qualité, il m'est arrivé de passer des commandes à Newark (Farnell) mais les frais de port sont élevés.
J'ai aussi utilisé http://www.tedss.com, un peu cher, mais j'y ai trouvé des condos de 6kV pour restaurer ma TV37 Pilot et des chimiques NOS Mallory twist lock en vraiment très bonne condition

Amicalement

Chris

[Daniel Profil]

Pour ceux qui préfèrent fabriquer leur bidules, voici une bonne recette pour fabriquer un mesureur de capacité, http://retro-forum.com/viewtopic.php?f=14&t=237703

Daniel

[chrisdon Profil]

Bonsoir,

Oui, je me souviens de ce fil... Le bidule en question ne mesure pas la capacité, mais l'ESR (résistance série équivalente, dans la modélisation d'un composant réel par une capa et une résistance en série)

Amicalement
