Transfo qui surchauffe
par Nougaro » Mar Jan 21, 2014 12:38 pm
Bonjour,
j'ai un Grunow (General Household) 671 chassis 6D. (http://www.radiomuseum.org/r/general_ho_671.html)
J'ai changé les condensateurs, les résistances qui étaient hors valeur et tous les fils dont la gaine était trop sèche. Les filaments des lampes sont tous bons. Lorsque je l'allume, j'arrive à syntoniser plutôt convenablement sur la bande AM.
Mon problème est le suivant. Le transformateur (qui semble être d'origine) chauffe beaucoup trop. Je pense que je pourrais m'en servir pour chauffer la maison! L'étiquette sur l'appareil montre qu'il devrait consommer au total 70Watts. Or, après avoir enlevé TOUS les tubes, je vérifie qu'il tire 615ma à 115v (et que le transfo devient tout de même anormalement chaud en quelques minutes). Les valeurs obtenues pour la basse tension sont de 5.2 et 6.4 volts. Par contre, sur la Haute tension, j'ai 338V et 245V (pin 2 et 3 de la rectificatrice 80). Or si j'ai bien compris, les deux côtés devraient avoir la même valeur. Lorsque tous les tubes sont en place, le radio consomme environ 1 ampère à 115v.
Est-ce que je prends le risque de laisser ce transfo, est-ce que je devrais en chercher un nouveau ou bien est-ce que ça se répare?
Alain
j'ai un Grunow (General Household) 671 chassis 6D. (http://www.radiomuseum.org/r/general_ho_671.html)
J'ai changé les condensateurs, les résistances qui étaient hors valeur et tous les fils dont la gaine était trop sèche. Les filaments des lampes sont tous bons. Lorsque je l'allume, j'arrive à syntoniser plutôt convenablement sur la bande AM.
Mon problème est le suivant. Le transformateur (qui semble être d'origine) chauffe beaucoup trop. Je pense que je pourrais m'en servir pour chauffer la maison! L'étiquette sur l'appareil montre qu'il devrait consommer au total 70Watts. Or, après avoir enlevé TOUS les tubes, je vérifie qu'il tire 615ma à 115v (et que le transfo devient tout de même anormalement chaud en quelques minutes). Les valeurs obtenues pour la basse tension sont de 5.2 et 6.4 volts. Par contre, sur la Haute tension, j'ai 338V et 245V (pin 2 et 3 de la rectificatrice 80). Or si j'ai bien compris, les deux côtés devraient avoir la même valeur. Lorsque tous les tubes sont en place, le radio consomme environ 1 ampère à 115v.
Est-ce que je prends le risque de laisser ce transfo, est-ce que je devrais en chercher un nouveau ou bien est-ce que ça se répare?
Alain
Re: Transfo qui surchauffe
par Daniel » Mer Jan 22, 2014 9:45 am
Salut Alain
Tu devrais avoir un débalancement maximum de 10% entre chaque coté de la haute tension.
Il faut rebobiner le transformateur ou le remplacer, je ne connais personne avec l'équipement pour rebobiner, mais le club a en stock une bonne quantité de transformateurs prélevés sur des châssis donnés par les membres, ils sont dans mon garage, tu n'as qu'à venir en choisir un.
Daniel
Tu devrais avoir un débalancement maximum de 10% entre chaque coté de la haute tension.
Il faut rebobiner le transformateur ou le remplacer, je ne connais personne avec l'équipement pour rebobiner, mais le club a en stock une bonne quantité de transformateurs prélevés sur des châssis donnés par les membres, ils sont dans mon garage, tu n'as qu'à venir en choisir un.
Daniel
Re: Transfo qui surchauffe
par Nougaro » Mer Jan 22, 2014 5:18 pm
Merci Daniel.
Je vais t'appeler pour prendre r-v
Alain
Je vais t'appeler pour prendre r-v
Alain
Re: Transfo qui surchauffe
par Nougaro » Sam Jan 25, 2014 11:45 am
Voilà, j'ai remplacé le transformateur. Maintenant la consommation totale est de 650ma. Après un certain temps, le nouveau transfo dégage une certaine chaleur, mais rien à voir avec le précédent.
Reste à nettoyer le châssis, à faire l'alignement et à terminer le cabinet.
Reste à nettoyer le châssis, à faire l'alignement et à terminer le cabinet.
- fegravel
-
- Message(s) : 37
- Inscrit le : Dim Nov 24, 2013 8:53 pm
- Localisation : Sainte-Foy, QC, Canada
Re: Transfo qui surchauffe
par fegravel » Sam Jan 25, 2014 1:31 pm
Bravo!
Tu publieras une photo du résultat, je suis bien curieux de voir!
Tu publieras une photo du résultat, je suis bien curieux de voir!
Re: Transfo qui surchauffe
par Nougaro » Dim Jan 26, 2014 10:29 am
Voici le photo-rama de cette restauration presque terminée. Il faut encore trouver une bonne toile et...admettre que j'ai cassé la vitre du Dial en la démontant (bêtement échappée par terre)
- Pièces jointes
-

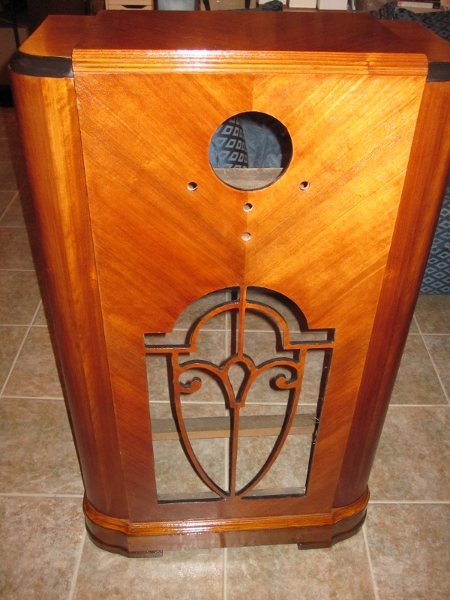

- Le cabinet a été décapé et laqué. Il restera à faire l'assemblage final
-

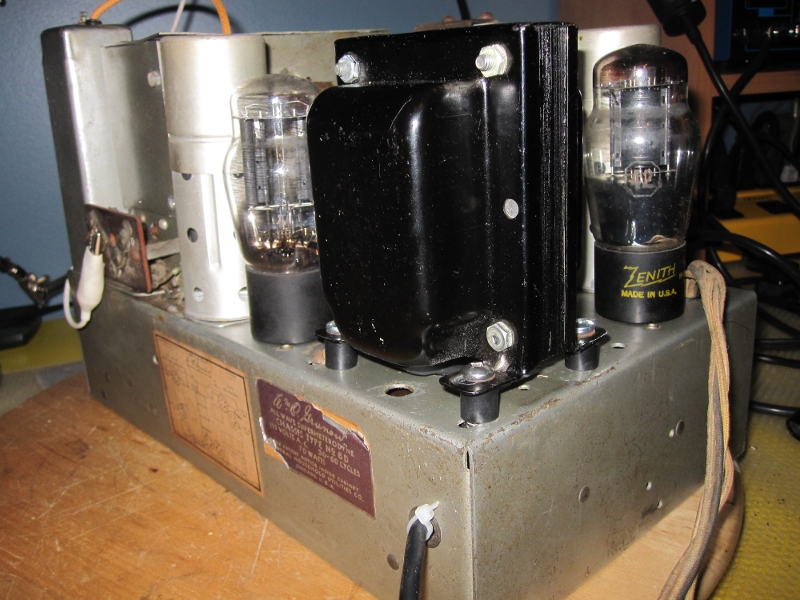

- Et le nouveau transfo. J'ai dû mettre des "spacers" pour accommoder les couettes de fils
-

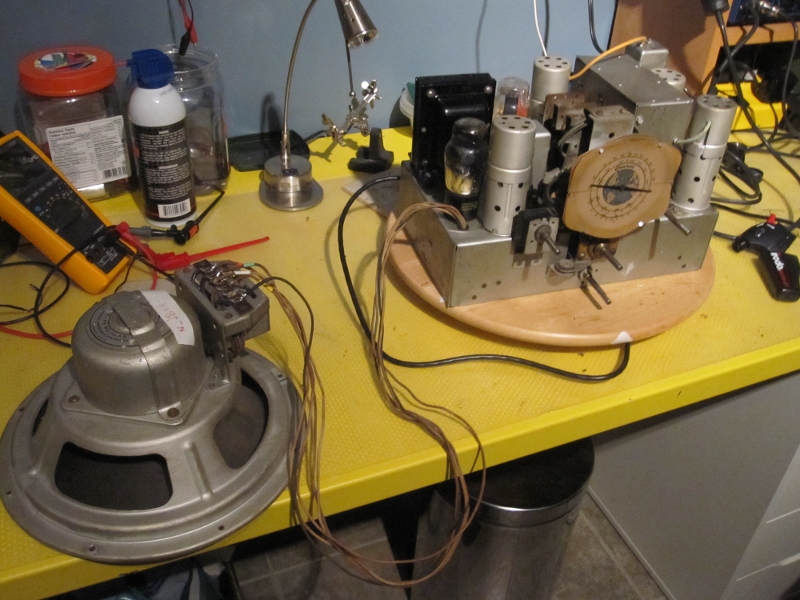

- Voici l'ensemble prêt pour le "smoke test"
-

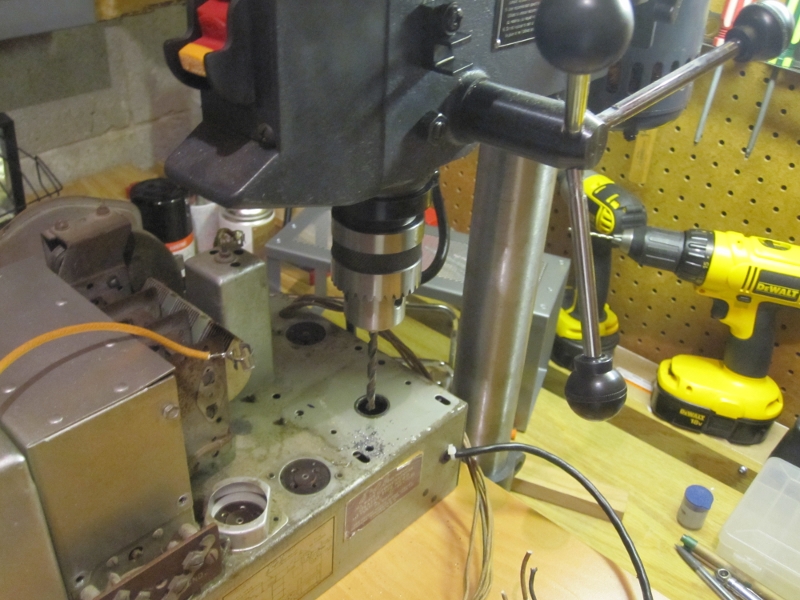

- Perçage de trous pour fixer le nouveau transformateur
-

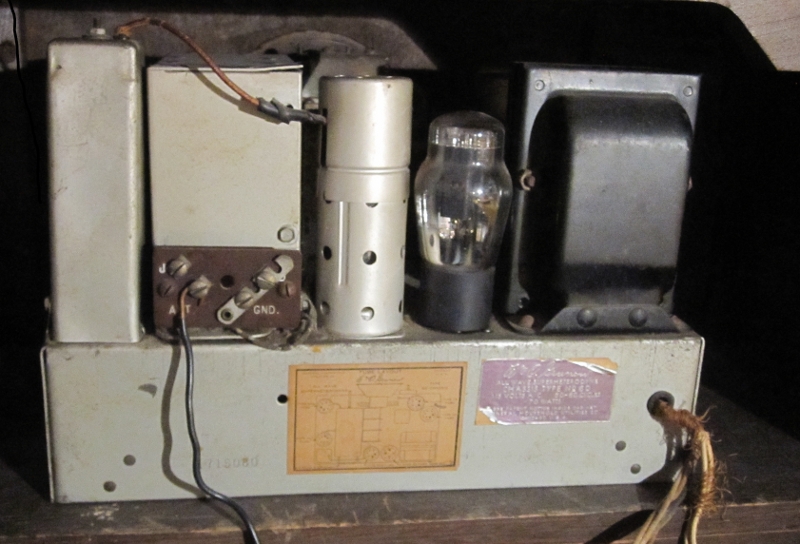

- Voici le vieux transfo...
-

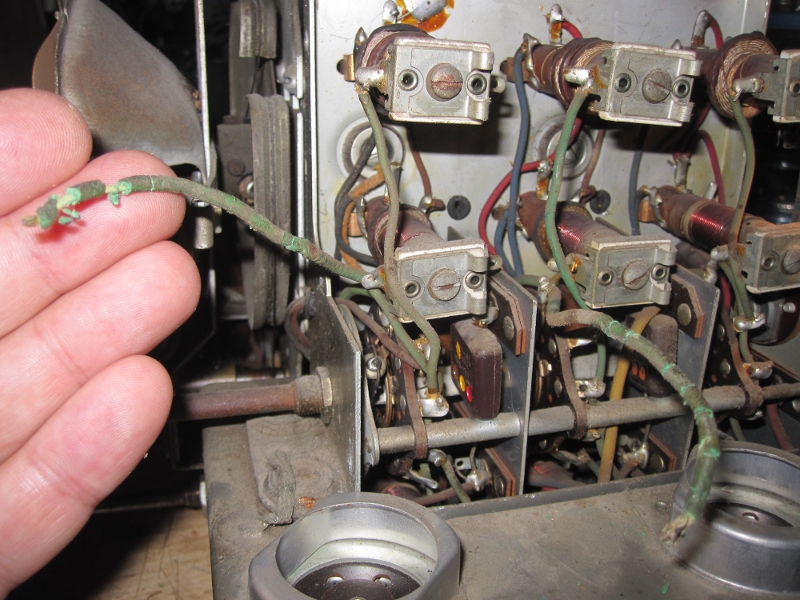

- et remplacer aussi les fils séchés
-

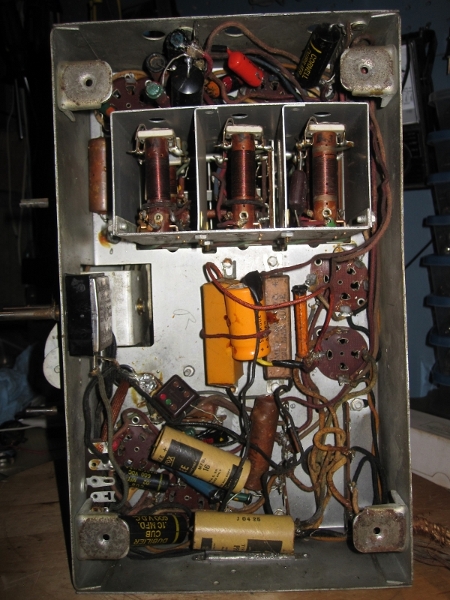

- Bien sûr il a fallu remplacer les condensateurs
-

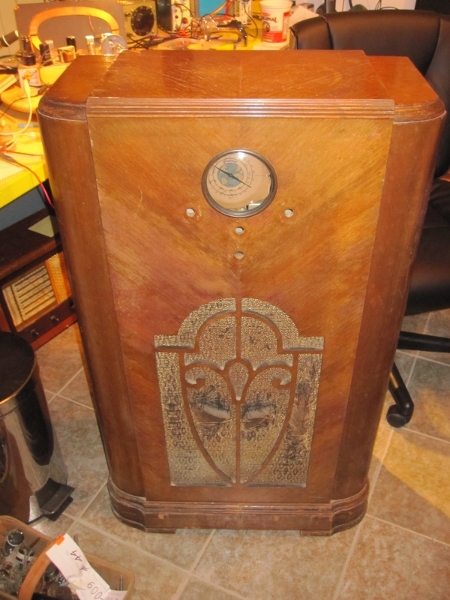

- Voici le radio dans son état original. Je l'ai acheté à Plattsburgh l'été dernier
Re: Transfo qui surchauffe
par Nougaro » Dim Jan 26, 2014 11:16 am
Au fait, merci au Club et à Daniel Labelle pour m'avoir fourni le transformateur de remplacement.
Le lien ci-dessous vous montrera les photos en diaporama.
http://repaire.weebly.com/restaurations.html
Le lien ci-dessous vous montrera les photos en diaporama.
http://repaire.weebly.com/restaurations.html
Re: Transfo qui surchauffe
par acodo » Lun Jan 27, 2014 12:39 am
Félicitations! On sent que la concurrence va être féroce au concours de restauration. Auras-t-on une participation d'un nouveau membre de Québec ???
Jean Marcotte
