Bobine RF ???
par fender » Ven Mars 23, 2007 1:13 pm
Bonjour,
Cela fais 2 fois que j'ai le mème problème et je me demande si quelqu'un aurai une solution:
Je dois mettre au poubelle 2 chassis de radio car lorsque je les ai reçu j'ai remarquer qu'une bobine avais malheureusement cuit. (Cour circuit ou ???)
Y-a t'il un moyen de calculer la valeur des bobines, soit rf ou intermédiaire de tel façon à les remplacer.
Certains vendeur de pièces vende encore des bobines RF et intermédiaire, mais comment savoir, si leur valeur en uHenry est la bonne?
Comment via le plan (Diagrame) calculer la valeur de ces bobines?
Cela semble peut ètre trop technique mais je suis sur que je ne suis pas le seul avec un problème semblable.
Merci pour vos efforts,
Laurent
Cela fais 2 fois que j'ai le mème problème et je me demande si quelqu'un aurai une solution:
Je dois mettre au poubelle 2 chassis de radio car lorsque je les ai reçu j'ai remarquer qu'une bobine avais malheureusement cuit. (Cour circuit ou ???)
Y-a t'il un moyen de calculer la valeur des bobines, soit rf ou intermédiaire de tel façon à les remplacer.
Certains vendeur de pièces vende encore des bobines RF et intermédiaire, mais comment savoir, si leur valeur en uHenry est la bonne?
Comment via le plan (Diagrame) calculer la valeur de ces bobines?
Cela semble peut ètre trop technique mais je suis sur que je ne suis pas le seul avec un problème semblable.
Merci pour vos efforts,
Laurent
par Daniel » Ven Mars 23, 2007 5:43 pm
Bonjour Laurent
J'imagine que tu te réfères au transformateurs de moyennes fréquences (IF), en effet un coté, le primaire est exposé à la haute tension et un court-circuit pourrait l'endommager. Par contre dans la réalité c'est plus l'humidité qui les oxident. Par exemple au début Philco utilisait une poudre pour faciliter le bobinage de ces transformateurs, au bout de quelques années ils se sont rendu compte que cette poudre était acide et réagissait avec l'humidité ambiante et corrodait les bobines. Plus tard on utilisait un papier (fish paper) pour séparer les enroulements, mais les papetières ajoutent de l'acide dans la pâte servant à faire le papier et cet acide en contact avec l'humidité ambiante corrode les bobines......
Les bobines de remplacement neuves sont pratiquement impossible à trouver. Il vaut souvent la peine de les sortir du boitier et de chercher avec une loupe, souvent le bris est au début ou à la fin de la bobine et en déroulant quelques tours on peut faire une réparation, peut-être parce que la partie exposée à l'air ambiant est plus en contact avec l'humidité........ même chose avec les bobines d'oscillateur.
Personnellement je récupère tous les transfo et bobines d'oscillateur et je les identifie par le modèle du radio d'où elles proviennent et par leur fréquences, ça m'a souvent servi à remplacer des IF et des oscillateurs, entre autre mon projet de restauration d'épave de cette année (modèle européen d'exportation inconnu) a eu la greffe . d'une bobine d'oscillateur venant d'un Philips fabriqué par Rogers, cette fois-ci la bobine est tombée victime de l'apétit d'une souris.
Je ne crois pas que de savoir la valeur de la bobine en µhenri va t'aider. Une bobine de 70 µhenri par exemple, peut avoir n'importe quelle dimension, selon le diamètre du fil utilisé, le diamètre du noyau, le matériel du noyau,etc. L'important est de mesurer le fil au micromètre sans oublier de tenir compte de l'isolant et d'esseyer de compter les tours en les déroulant lentement, et reconstituer la bobine avec du fil neuf. Ca prend énormément de patience, j'ai esseyé une fois et j'ai abandonné sans réussir, Éric l'a fait avec succès l'an dernier, mais c'est très difficile et une machine à bobiner petit modèle vaut environ $5500 US, alors ..........
Daniel
J'imagine que tu te réfères au transformateurs de moyennes fréquences (IF), en effet un coté, le primaire est exposé à la haute tension et un court-circuit pourrait l'endommager. Par contre dans la réalité c'est plus l'humidité qui les oxident. Par exemple au début Philco utilisait une poudre pour faciliter le bobinage de ces transformateurs, au bout de quelques années ils se sont rendu compte que cette poudre était acide et réagissait avec l'humidité ambiante et corrodait les bobines. Plus tard on utilisait un papier (fish paper) pour séparer les enroulements, mais les papetières ajoutent de l'acide dans la pâte servant à faire le papier et cet acide en contact avec l'humidité ambiante corrode les bobines......
Les bobines de remplacement neuves sont pratiquement impossible à trouver. Il vaut souvent la peine de les sortir du boitier et de chercher avec une loupe, souvent le bris est au début ou à la fin de la bobine et en déroulant quelques tours on peut faire une réparation, peut-être parce que la partie exposée à l'air ambiant est plus en contact avec l'humidité........ même chose avec les bobines d'oscillateur.
Personnellement je récupère tous les transfo et bobines d'oscillateur et je les identifie par le modèle du radio d'où elles proviennent et par leur fréquences, ça m'a souvent servi à remplacer des IF et des oscillateurs, entre autre mon projet de restauration d'épave de cette année (modèle européen d'exportation inconnu) a eu la greffe . d'une bobine d'oscillateur venant d'un Philips fabriqué par Rogers, cette fois-ci la bobine est tombée victime de l'apétit d'une souris.
Je ne crois pas que de savoir la valeur de la bobine en µhenri va t'aider. Une bobine de 70 µhenri par exemple, peut avoir n'importe quelle dimension, selon le diamètre du fil utilisé, le diamètre du noyau, le matériel du noyau,etc. L'important est de mesurer le fil au micromètre sans oublier de tenir compte de l'isolant et d'esseyer de compter les tours en les déroulant lentement, et reconstituer la bobine avec du fil neuf. Ca prend énormément de patience, j'ai esseyé une fois et j'ai abandonné sans réussir, Éric l'a fait avec succès l'an dernier, mais c'est très difficile et une machine à bobiner petit modèle vaut environ $5500 US, alors ..........
Daniel
Bobine RF.
par fender » Lun Mars 26, 2007 8:20 am
Merci Daniel pour ta réponce,
Je crois que je vais devoir aiguiser ma patience et me résigner à essayer de trouver ou est casser le fil de ma bobine....
Tout un contrat....
Merci
Laurent.
Je crois que je vais devoir aiguiser ma patience et me résigner à essayer de trouver ou est casser le fil de ma bobine....
Tout un contrat....
Merci
Laurent.
Bobine RF...
par fender » Jeu Mars 29, 2007 11:15 pm
Bonjour Daniel.
La bobine que j'ai besoin est pour un radio de marque Emerson le modèle est :BF 191 ou le BF207. Ils sont semblable sauf le boitier..
Je trouverai très triste de scrapper un radio dans un boitier Ingram a cause d'une bobine.
Merci pour votre aide,
Laurent.
La bobine que j'ai besoin est pour un radio de marque Emerson le modèle est :BF 191 ou le BF207. Ils sont semblable sauf le boitier..
Je trouverai très triste de scrapper un radio dans un boitier Ingram a cause d'une bobine.
Merci pour votre aide,
Laurent.
Bobine pour un Emerson BF 191
par fender » Ven Mars 30, 2007 3:46 pm
Bonjour Daniel,

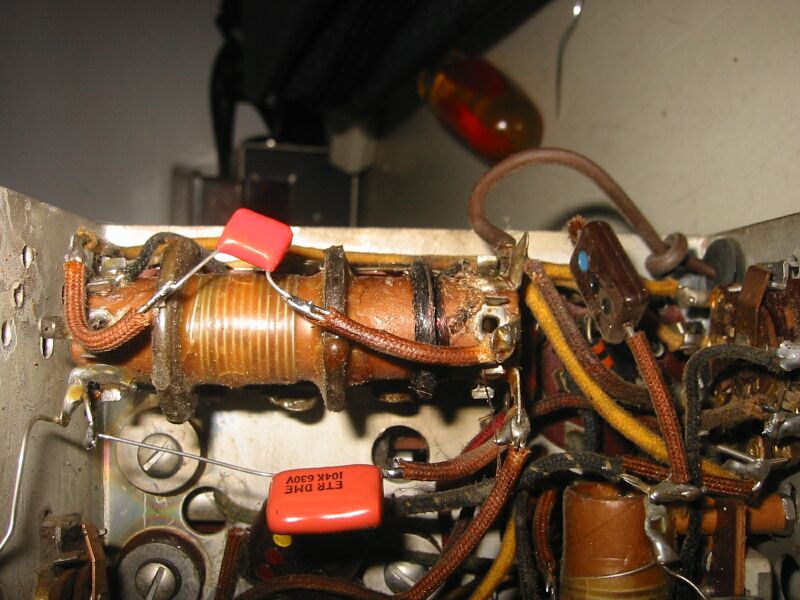

La bobine que j'ai besoin est la bobine d'entrée RF, ou se connecte l'antenne.
J'ai cru bien faire an cemplacant les condansateurs mais le mauvais sort
a voulu que la bobine soit attaquer...
Je t'inclus une photo pour te guuider.
Merci pour ton aide,
Laurent.
La bobine que j'ai besoin est la bobine d'entrée RF, ou se connecte l'antenne.
J'ai cru bien faire an cemplacant les condansateurs mais le mauvais sort
a voulu que la bobine soit attaquer...
Je t'inclus une photo pour te guuider.
Merci pour ton aide,
Laurent.
- Pièces jointes
-
- 153-5340_IMG.JPG (865.18 Kio) Consulté 10173 fois
Bobine pour un Emerson BF 191
par fender » Ven Mars 30, 2007 3:46 pm
Bonjour Daniel,
La bobine que j'ai besoin est la bobine d'entrée RF, ou se connecte l'antenne.
J'ai cru bien faire an cemplacant les condansateurs mais le mauvais sort
a voulu que la bobine soit attaquer...
Je t'inclus une photo pour te guuider.
Merci pour ton aide,
Laurent.
La bobine que j'ai besoin est la bobine d'entrée RF, ou se connecte l'antenne.
J'ai cru bien faire an cemplacant les condansateurs mais le mauvais sort
a voulu que la bobine soit attaquer...
Je t'inclus une photo pour te guuider.
Merci pour ton aide,
Laurent.
- Pièces jointes
-
- 153-5340_IMG.JPG (865.18 Kio) Consulté 10172 fois
par Daniel » Ven Mars 30, 2007 7:14 pm
Salut Laurent,
C'est un transformateur d'antenne double, une section BC et une section SW.
Quelle section est ouverte?
Si c'est seulement la section transfo broadcast on pourrait la remplacer en ajoutant un transfo simple, peut-être plus facile à trouver.
Daniel
C'est un transformateur d'antenne double, une section BC et une section SW.
Quelle section est ouverte?
Si c'est seulement la section transfo broadcast on pourrait la remplacer en ajoutant un transfo simple, peut-être plus facile à trouver.
Daniel
par Daniel » Mar Avr 03, 2007 12:05 pm
Salut Laurent
J'ai un transfo d'antenne RCA A-20 SW-BC également un transfo RCA 85TA SW-BC.
Après vérification rapide il semble bons, est-ce que ça ferait? Ils sont sûrement un peu plus gros phisiquement que les originaux.
Daniel
J'ai un transfo d'antenne RCA A-20 SW-BC également un transfo RCA 85TA SW-BC.
Après vérification rapide il semble bons, est-ce que ça ferait? Ils sont sûrement un peu plus gros phisiquement que les originaux.
Daniel
par fender » Mer Avr 04, 2007 9:02 pm
Salut Daniel,
Je ne sais pas si ils pourrais faire l'affaire, selon le plan il doit avoir une trap à 456Kc en plus des enroulements....
Je crois que je vais le mettre de coté et attendre de voir passer un chassis avec une bobine qui lui ressemble.
Je tien à te remercier pour ton aide et tes bons conseils.
Au plaisir de se rncontrer.
Laurent
Je ne sais pas si ils pourrais faire l'affaire, selon le plan il doit avoir une trap à 456Kc en plus des enroulements....
Je crois que je vais le mettre de coté et attendre de voir passer un chassis avec une bobine qui lui ressemble.
Je tien à te remercier pour ton aide et tes bons conseils.
Au plaisir de se rncontrer.
Laurent
